ดึงฟีเจอร์จากวัตถุ 3 มิติ

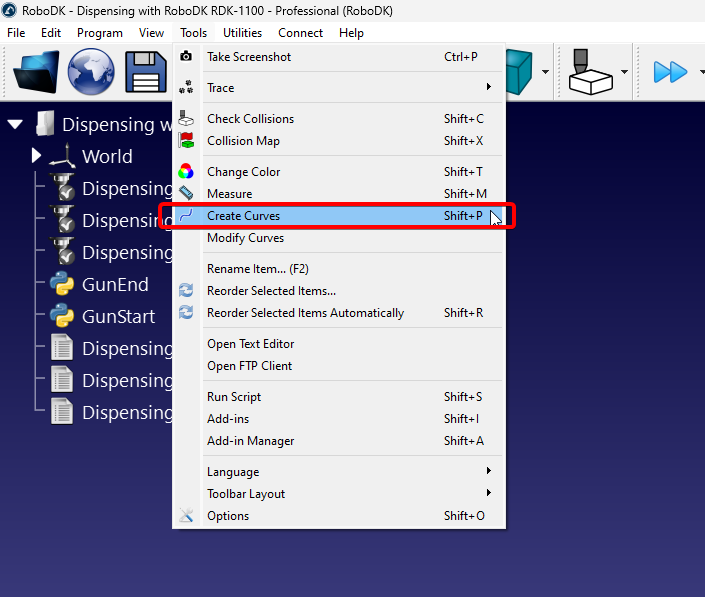

เส้นโค้งสามารถดึงออกจากฟีเจอร์ของวัตถุ 3 มิติที่นำเข้าใน RoboDK ได้โดยเลือก Tools→Create Curves.

แผงจะปรากฏขึ้นทางด้านซ้ายของหน้าต่าง RoboDK คุณจะสามารถดึงเส้นโค้งได้ตราบใดที่แผงนี้ยังเปิดใช้งานอยู่และเปิดตัวเลือก "Auto extract curves" ไว้

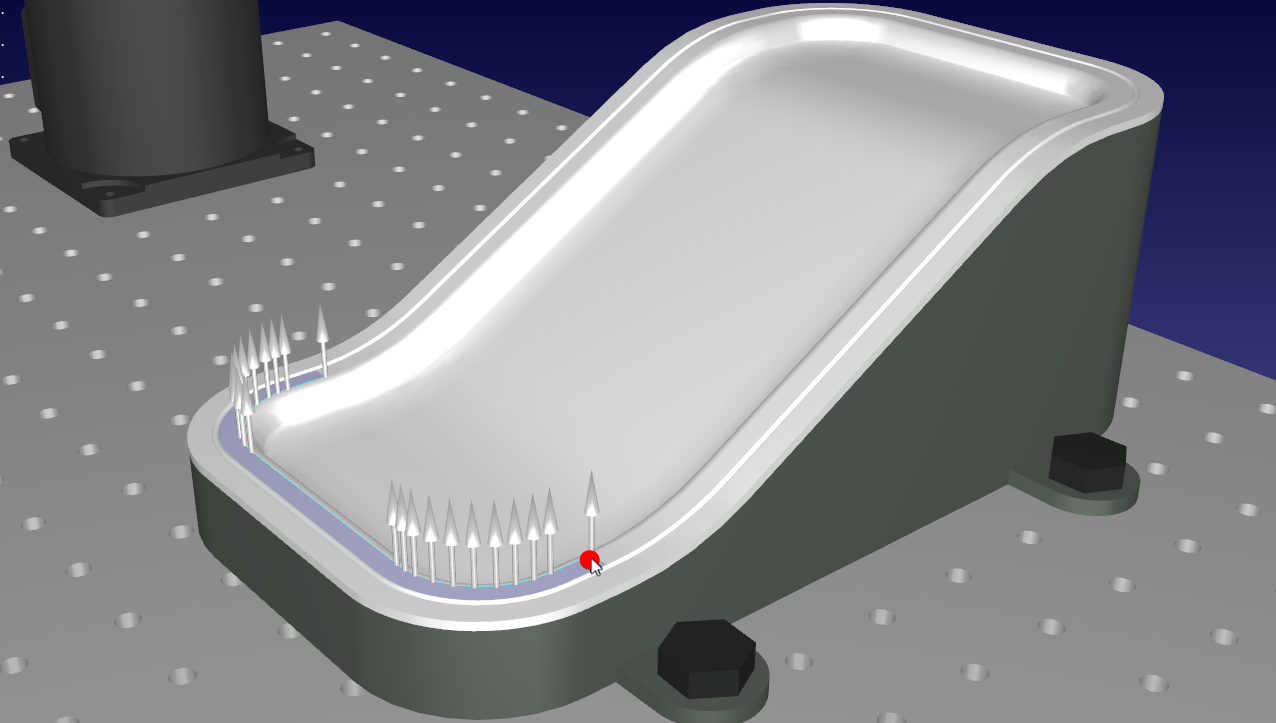

คุณสามารถวางเคอร์เซอร์ของเมาส์เหนือวัตถุ 3 มิติที่ต้องการดึงเส้นโค้งออกมาได้ จะมีเส้นสีฟ้าอ่อนบางปรากฏขึ้นเพื่อแสดงเส้นโค้ง ลูกศรสีขาวที่จุดต่าง ๆ แสดงเส้นแนวฉาก (normal) ของเส้นโค้ง ซึ่งเป็นทิศทางที่เครื่องมือจะเข้าใกล้

คุณสามารถเปลี่ยนทิศทางของเส้นแนวฉากของเส้นโค้ง (ทิศทางการเข้าใกล้) ได้โดยขยับเมาส์เบา ๆ ในแนวตั้งหรือแนวนอน ขนาดขั้นเริ่มต้นคือ 15 องศา และควบคุมได้ด้วยตัวเลือก "Tilt step (deg)" บนแผง Create Curve

เมื่อคุณระบุเส้นโค้งที่ถูกต้องแล้ว ให้คลิกโดยไม่ขยับเมาส์ ทำซ้ำจนกว่าคุณจะเลือกเส้นโค้งทั้งหมดที่ต้องการใช้ในโครงการเส้นโค้งตาม

RoboDK มีเครื่องมือหลากหลายที่ช่วยแก้ไขเส้นโค้งได้แม้หลังจากดึงออกมาแล้ว หากคุณต้องการแก้ไขเฉพาะเส้นแนวฉาก คุณสามารถทำได้โดยไปที่ Tools→Modify Curves ฟีเจอร์นี้ช่วยให้คุณเปลี่ยนเส้นแนวฉากของเส้นโค้งที่สร้างไว้ก่อนหน้านี้ได้
