9种不同类型的5轴加工机床VS机器人

有多种类型的5轴加工机床解决方案可供选择。哪款机器适合您？可以和机器人成为一种组合解决方案吗？

在先进制造领域，5轴加工是实现复杂加工的一种成熟、多功能且高效的方法。各种机床可用于各种不同的5轴加工任务，从水射流加工到令人困惑的“双旋转主轴头”。

当您在了解这些机器之间的区别时，您可能会想，有没有办法让我用一台机器完成所有这些任务？

机器人可以吗？

让我们来看看您可以找到的各种5轴加工系统并看看机器人技术如何适用其中。

什么是5轴CNC机床，为什么要使用它们？

术语“5轴加工”是指计算机数控机器（CNC）同时沿五个不同轴移动零件或工具的能力。这提供了高度的灵活性和准确性，即使对于复杂的加工任务也是如此。

5轴加工最常见的配置涉及沿三个线性轴和两个旋转轴同时移动。

5轴加工的替代方案是更传统的3轴加工——刀具仅沿三个线性轴移动。

与3轴加工相比，5轴加工有多种优势，包括：

提高效率——凭借更大的运动范围和从多个角度工作的能力，5轴CNC机床可以在更少的设置和更改上，更快地完成加工任务。

提高准确性——对于更复杂的加工路径，沿5轴同步移动可以提供更精确的铣削。

降低成本——由于您使用的是一台机器而不是多台机器，因此可以节省成本。您还可以节省与人工操作员相关的成本。

这些是任何5轴机床的好处。然而，对于机器人加工，这些相同的好处体现的更加明显。

9种不同类型的5轴加工机床

5轴加工机床数量繁多。这意味着，尽管它们具备广泛用途，但您可能仍然需要不同类型机器的来完成特定任务。

下文提供了9种类型的5轴机床，附加一个可能真的是最好的额外选项：

一、 5轴CNC铣床

也许最常见的5轴加工系统类型是CNC铣床。它们非常适合加工例如金属的硬质材料。

CNC铣床的工作原理是沿两个轴旋转零件，同时沿三个线性轴移动零件。

二、5 轴数控加工中心

与铣床类似，该设备有一个旋转主轴，可以沿带有三个线性轴的两个旋转轴移动。

主要区别在于该设备通常具有更大的工作区域，可用于切割例如木材或泡沫等较软的材料。

三、5 轴水射流机

顾名思义，5 轴水射流机使用水切割材料。有时则采用水与磨料颗粒混合。

水射流切割对各种材料都有效，包括金属、玻璃和石材。

四、台式和微型5轴CNC

台式和微型CNC机床通常用于原型制作或小规模生产。它们可以轻松放在桌子或工作台上。

使用台式的好处包括节省成本与空间，并且可以非常精确。

五、5轴数控雕刻机

雕刻机使用旋转工具在材料上创建复杂的设计和标记。

就像机器人雕刻一样，这些5轴机器可以为您的产品添加个性化定制。

六、转台+旋转主轴头

转台和旋转主轴头机床是5轴加工解决方案的几种特定设计之一。它们具有 360 度旋转台和旋转主轴头。

这些机床非常适合加工圆柱形零件和高工件。

七、双转盘机床

还有一种5轴机床是双转台。它们将主转台与安装在主工作台上的附加旋转轴相结合。

双转台最适合长工具或加长杆。但它们需要精确编程以考虑额外的旋转轴。

八、双旋转主轴头机

双旋转主轴头机床在主轴头上有两个枢轴。它们特别适用于加工圆柱形零件内径。

这些通常用于航空航天制造，以加工带有异形孔的零件。

九、转台+工作台耳轴

最后，转台和耳轴将360度旋转台与180度耳轴相结合，用于定向圆柱体。

这些通常设计紧凑，非常适合连续五轴加工的深切削。

额外选项：或者你可以选择只使用机器人

显然，您需要从各种类型的5轴加工机中进行选择……

但是还有另一种方法可以适用于许多5轴加工任务。这种解决方案非常灵活，可以成为比上面列出的大多数机器更有效的替代方案。

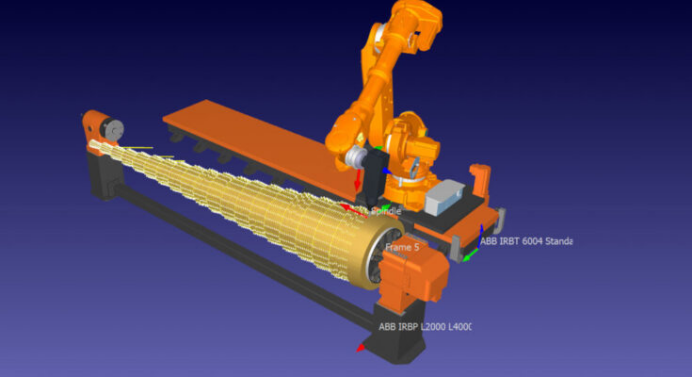

机器人加工涉及使用机器人而不是传统机器来操作加工工具。这提供了从更大的工作空间到更简单的编程的各种好处。

人们常质疑机器人加工是否可以在性能上与专用的5轴CNC机床相媲美……事实上，机器人实际上可以胜过CNC机器。

RoboDK包括可轻松编程5轴和6轴加工任务的功能。
